Σύστημα SOLAX Hybrid 6000 LV χωρίς μπαταρία

Φωτοβολταϊκό σύστημα SOLAX Hybrid 6000 LV χωρίς μπαταρία

Η ισχύς του συστήματος δεν περιορίζει τα φορτία που μπορούν να συνδεθούν στην ηλεκτρική εγκατάσταση.
Ο μετατροπέας συνδέεται έτσι ώστε η ενέργεια που παράγεται να συνδυάζεται και να συμπληρώνει αυτή που προέρχεται από το εξωτερικό δίκτυο.
Με απλά λόγια, μπορείτε να συνδέσετε οποιεσδήποτε ηλεκτρικές συσκευές, χωρίς περιορισμό στην ισχύ — το σύστημα θα αποδίδει τόση ισχύ όση επιτρέπει η ηλιοφάνεια τη δεδομένη στιγμή.
Αν είναι νύχτα και η μπαταρία είναι άδεια, η παραγωγή θα είναι μηδενική, ενώ το μεσημέρι το καλοκαίρι θα πλησιάζει τη μέγιστη ισχύ.
Μόνο η έλλειψη ενέργειας θα καλύπτεται από το εξωτερικό δίκτυο.

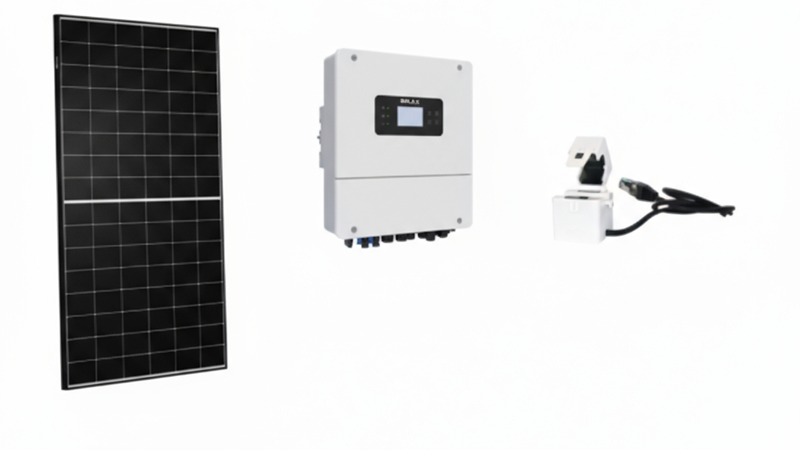

Το φωτοβολταϊκό σύστημα ιδιοκατανάλωσης SOLAX Hybrid 6000 LV αποτελείται από υβριδικό μετατροπέα X1 HYBRID 6.0-LV και 14 μονοκρυσταλλικά φωτοβολταϊκά πάνελ Tongwei με συνολική αιχμιακή ισχύ 6,3 kW.

Ο υβριδικός ηλιακός μετατροπέας SolaX, σειράς X1-Hybrid-LV, διαθέτει δύο ανεξάρτητους MPPT ανιχνευτές.
Ο κύριος σκοπός του συστήματος είναι η παραγωγή ηλεκτρικής ενέργειας για ιδία χρήση.

Στο πακέτο αυτού του συστήματος δεν περιλαμβάνεται συσσωρευτής (μπαταρία).

Λειτουργίες του συστήματος

1. Προτεραιότητα στην ιδιοκατανάλωση (Self Use)

Σε αυτή τη λειτουργία προτεραιότητα έχει η κάλυψη των αναγκών του ίδιου του νοικοκυριού.
Είναι δυνατά τα εξής σενάρια:

• Όταν η παραγωγή από τα πάνελ είναι επαρκής (κατά τη διάρκεια της ημέρας):
  Η ενέργεια που παράγεται από τα πάνελ χρησιμοποιείται κατά προτεραιότητα για την τροφοδοσία των φορτίων.
  Αν υπάρχει περίσσεια ενέργειας, αυτή αποθηκεύεται στη μπαταρία (εφόσον υπάρχει).
  Αν η μπαταρία είναι πλήρης, η περίσσεια ενέργεια μπορεί να εξαχθεί στο δίκτυο ή να περιοριστεί, ανάλογα με τις ρυθμίσεις του συστήματος.

• Όταν η παραγωγή είναι ανεπαρκής (π.χ. συννεφιά):
  Η ισχύς από τα πάνελ συνδυάζεται με αυτή από τη μπαταρία (αν υπάρχει φόρτιση).
  Αν εξακολουθεί να υπάρχει έλλειψη, η επιπλέον ενέργεια αντλείται από το εξωτερικό δίκτυο.

• Όταν δεν υπάρχει καθόλου παραγωγή (νύχτα):
  Η μπαταρία (αν υπάρχει) τροφοδοτεί τα φορτία έως ότου αποφορτιστεί.
  Αν η ενέργεια της δεν επαρκεί, η υπόλοιπη ζητούμενη ισχύς αντλείται από το δίκτυο.

2. Προτεραιότητα στην εξαγωγή ενέργειας (Feed-in priority)

Σε αυτή τη λειτουργία προτεραιότητα έχει η παραγωγή ενέργειας για εξαγωγή στο δίκτυο.
Είναι κατάλληλη για συστήματα που διαθέτουν ευνοϊκή τιμή πώλησης της παραγόμενης ηλεκτρικής ενέργειας.

3. Προτεραιότητα στην εφεδρική τροφοδοσία (Backup mode)

Η λειτουργία αυτή είναι κατάλληλη για περιοχές με συχνές διακοπές ρεύματος.
Η αρχή λειτουργίας είναι παρόμοια με αυτή της ιδιοκατανάλωσης, αλλά το επίπεδο φόρτισης της μπαταρίας διατηρείται σε υψηλότερο επίπεδο (ρυθμιζόμενο από τον χρήστη), ώστε να εξασφαλίζεται ότι θα υπάρχει επαρκής ενέργεια σε περίπτωση διακοπής.

4. Νησιωτική λειτουργία (Off-grid)

Αυτή η λειτουργία ενεργοποιείται όταν δεν υπάρχει παροχή ρεύματος από το δίκτυο.
Το σύστημα παρέχει εφεδρική τροφοδοσία από τα πάνελ και τη μπαταρία προς τα φορτία που είναι συνδεδεμένα στην off-grid έξοδο του μετατροπέα.
Για αυτή τη λειτουργία είναι απαραίτητη η παρουσία μπαταρίας.
